Beschreibung

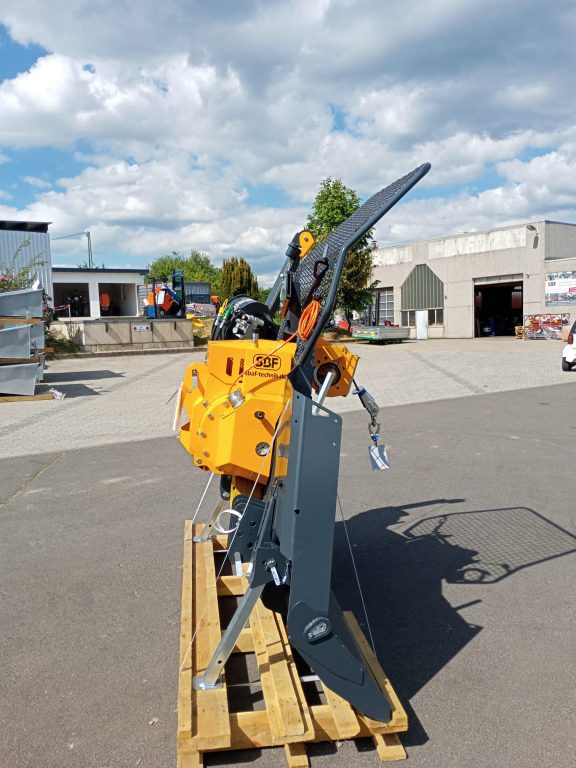

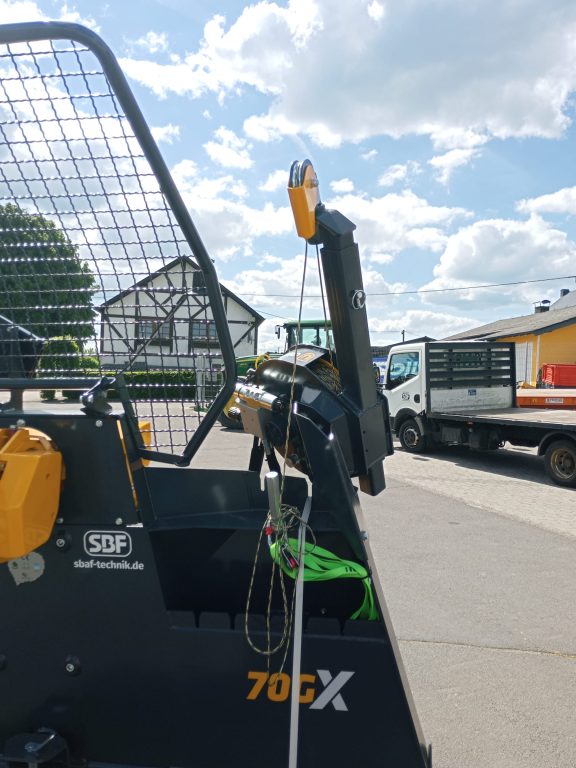

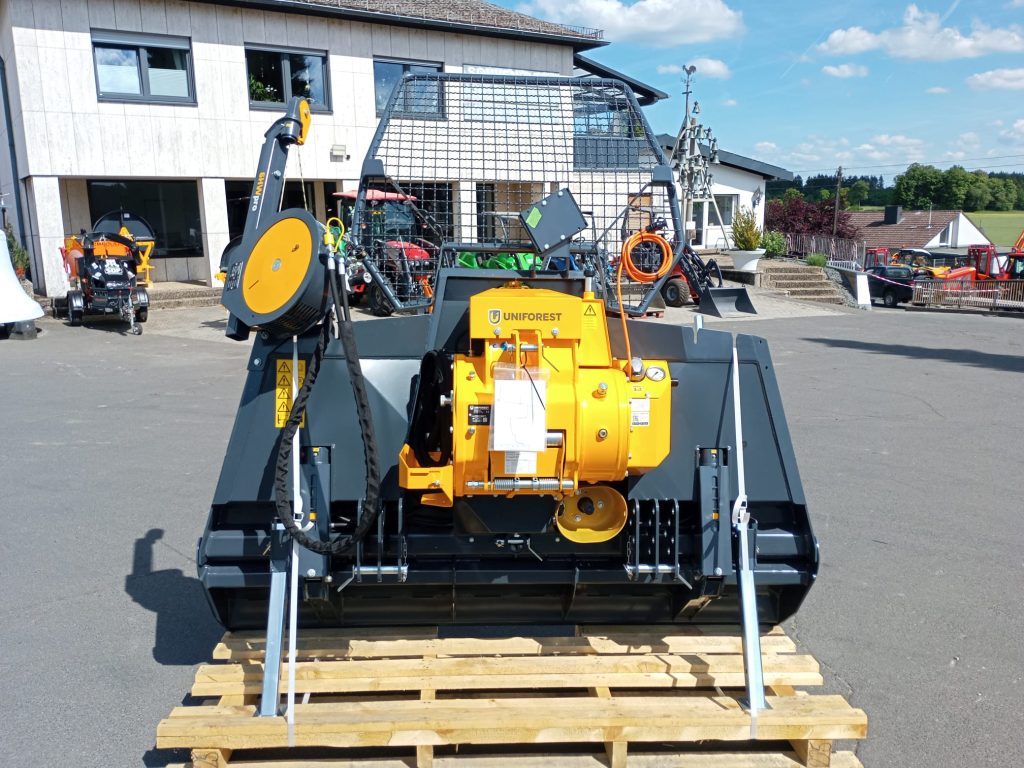

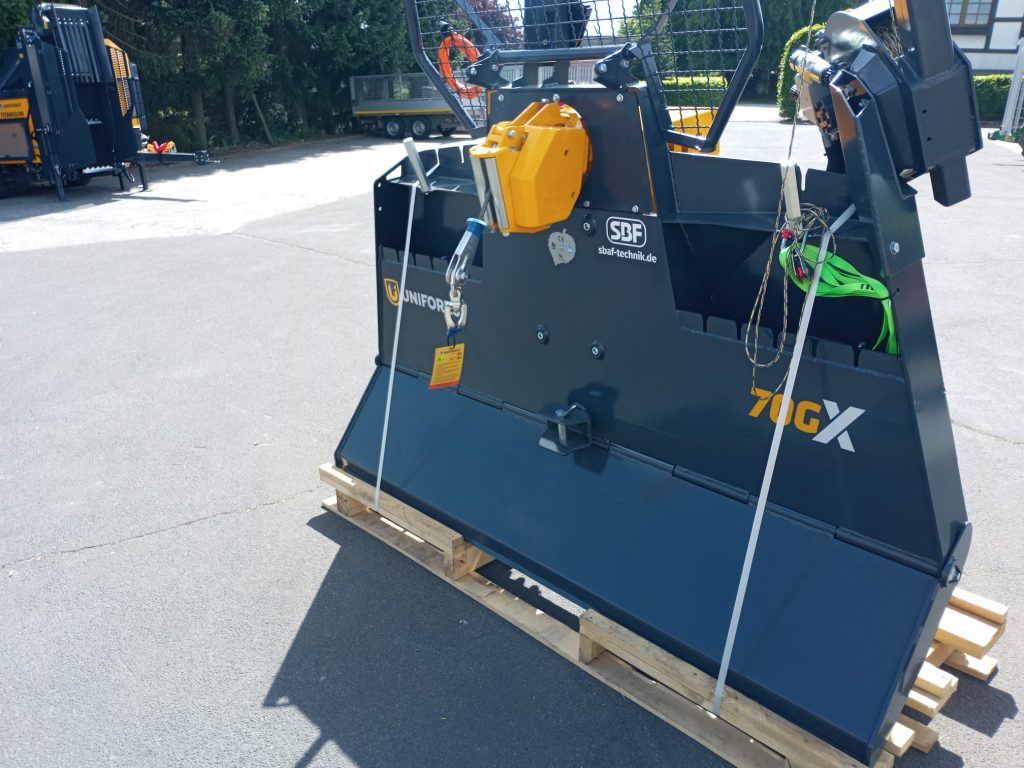

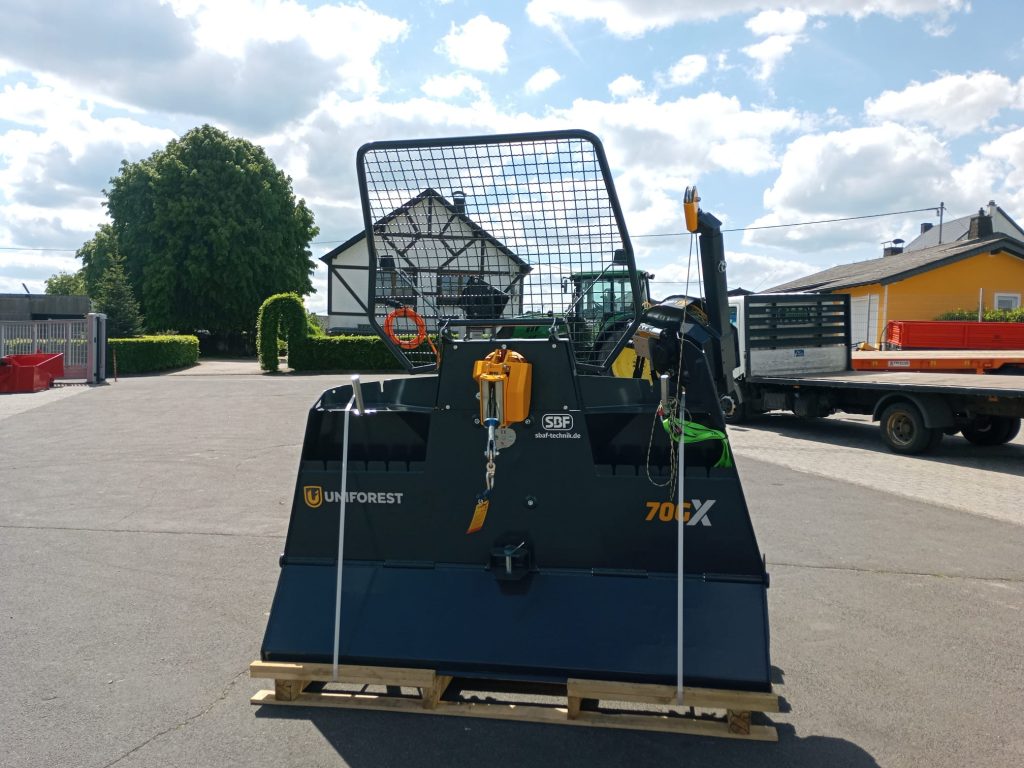

Die Forstseilwinde 70 GX mit einer Zugkraft von 65 kN ist die kleinste Winde der GX Uniforest PROFI-Serie. Die proportionale Bremse (optional), die verbesserte Abrollvorrichtung, die große Trommelkapazität und die robuste Struktur mit bequemer Positionierung aller wichtigen Maschinenteile sorgen für Leistung, Kontrolle und Langlebigkeit.

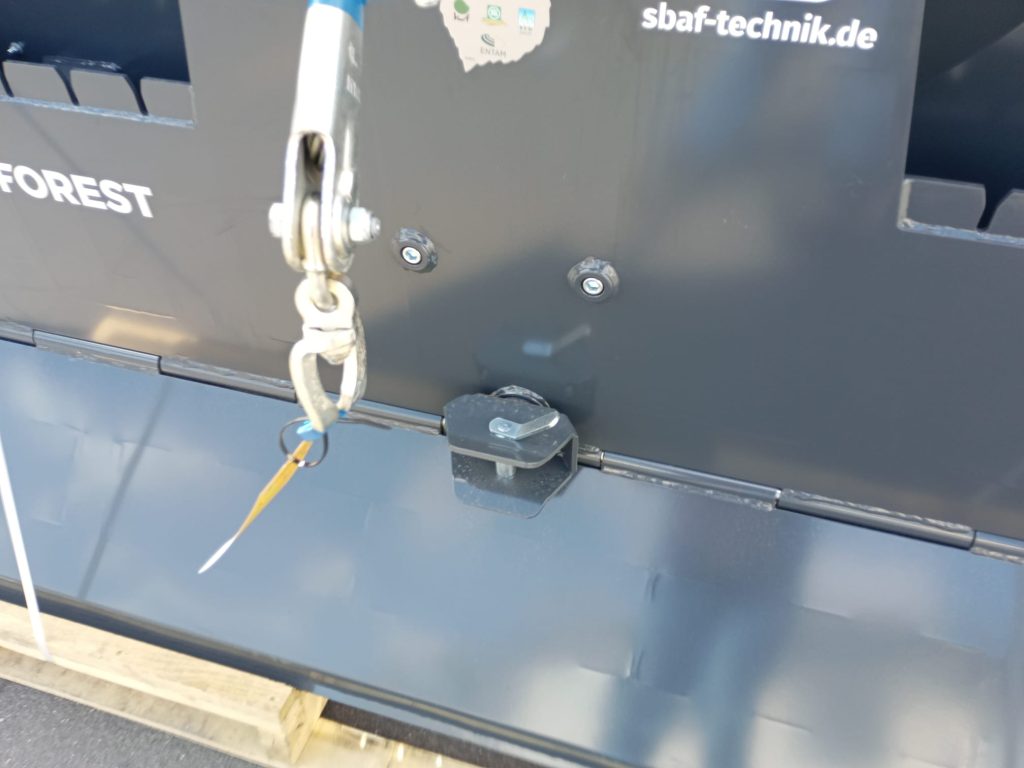

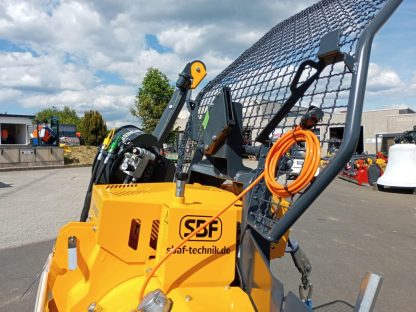

Die erneuerte Stoßplatte aus stabileren und gleichzeitig leichteren Materialien sowie der neu gestaltete Fensterschutz gewährleisten sichere Forstarbeiten mit der 70 GX Profi-Winde. Das benutzerfreundliche Design und die Positionierung des Zapfwellenanschlusses, die praktische Verteilung der Säge-, Spitzhacke- und Kraftstoffkanisterhalter sowie die teilweise geöffneten Kettenabschnitte mit großer Kapazität verbessern den Zugang zu allen wichtigen Forstwerkzeugen. Um die Handhabung und das Stapeln von stämmen zu erleichtern, ist auch eine hydraulisch schwenkbare Stoßplatte erhältlich.
Für eine einfachere Abwicklung des Drahtseils kann eine Seilwinde mit eingebautem Seilausstoß ausgewählt werden. Eine solche Seilwinde gewährleistet auch ein richtig gespanntes Drahtseil zwischen der Abwicklungsrolle und der Trommel, verhindert somit Schäden und gewährleistet eine längere Lebensdauer.
AUTO STOPP FUNKTION (Endschalter) schaltet automatisch das Aufwickeln des Drahtseils auf die Trommel aus. Die Funktion verhindert: mechanische Schäden des Seilausstoßes, das Steckenbleiben und Schäden des Drahtseils.
Eingebaute Zahnradpumpe.
Ein sicher aufbewahrter und leicht zugänglicher Hydraulikblock. Vollständiger Schutz und Zugang zu allen hydraulischen und elektronischen Komponenten.
Das Drahtseilgeschwindigkeitsregelventil mit integriertem Drahtseilwickelsystem sorgt für ein präzise aufgewickeltes Drahtseil auf der Trommel.
Großer Trommelraum für längere Drahtseile und eine größere Flächenabdeckung.

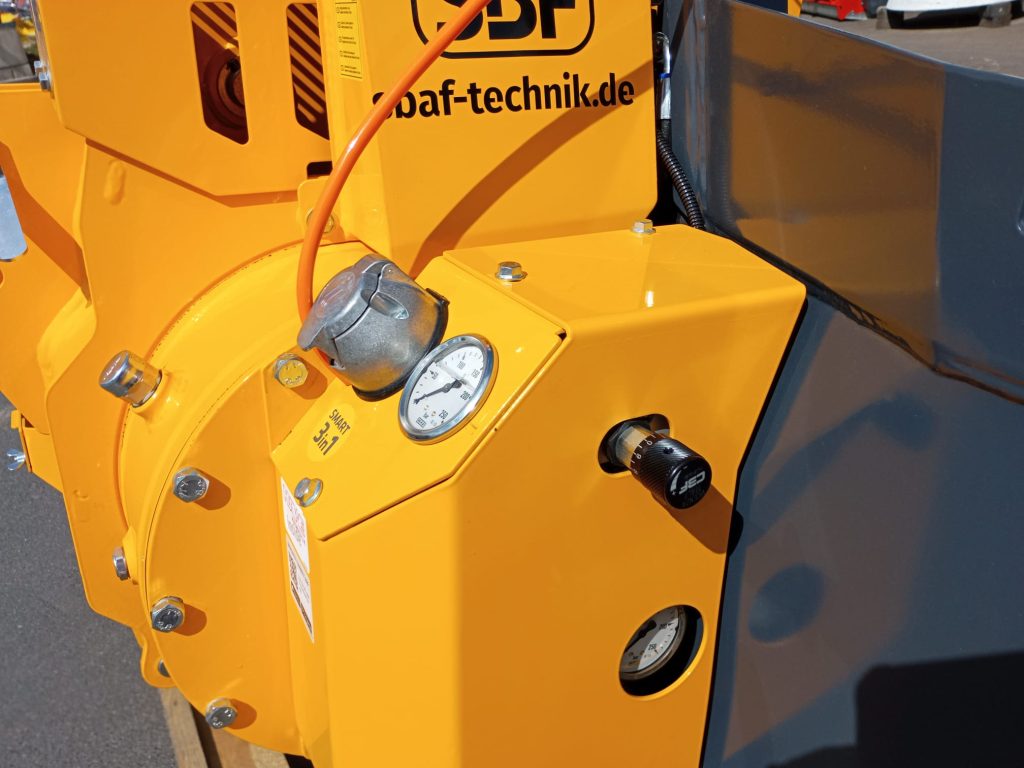

Praktische Einrichtung zur Überwachung des Systemdrucks und des Drucks einzelner Funktionen (Ziehen, Proportionalbremse, Seilausstoß).
Einfacher Zugang und Austausch von Filtern und Hydrauliköl.

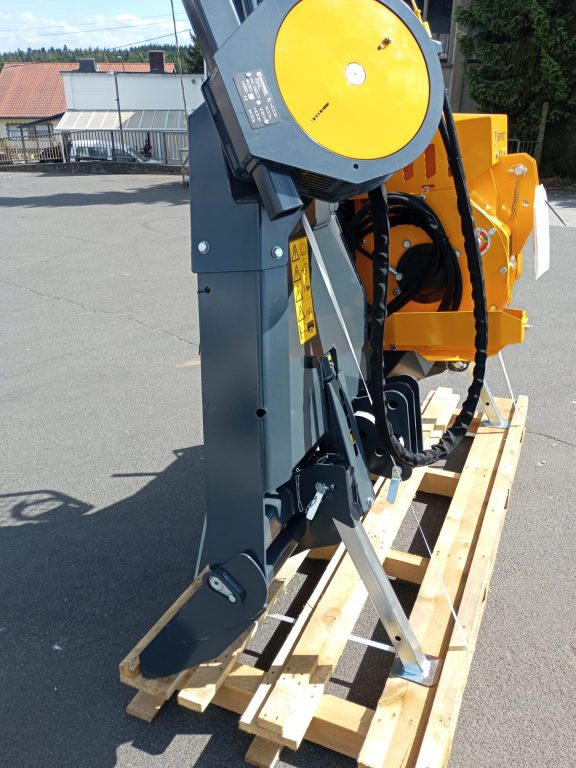

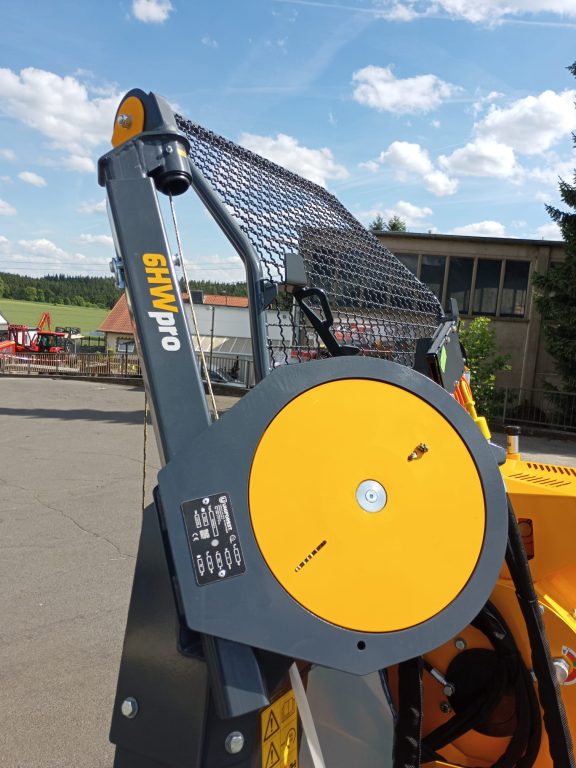

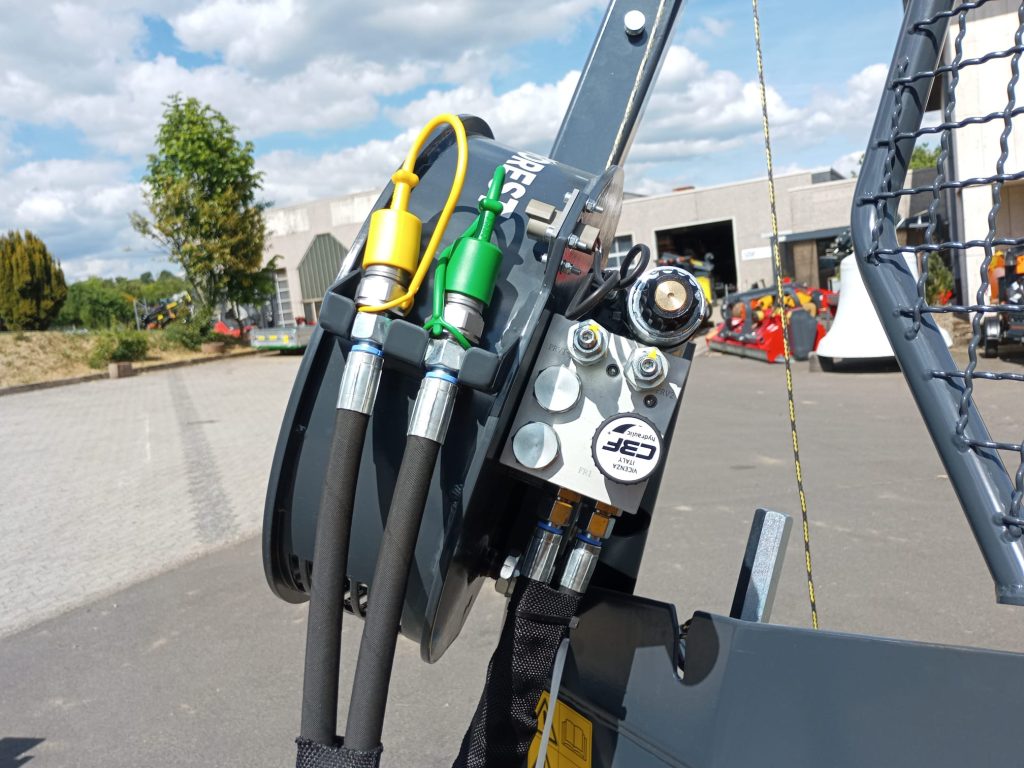

Installieren Sie die Halterung für Ihre Hilfswinde 6HWpro an der dafür vorgesehenen Montagestelle. Schließen Sie sie über ein separates Hydrauliksystem an den Traktor an und verwenden Sie eine Fernbedienung, um die Forst- und Hilfswinde zu bedienen.
Das Ventil zum Einstellen der Bremsöffnungsgeschwindigkeit ermöglicht ein langsameres Lösen der Seilspannung. Dadurch wird ein unkontrolliertes Drehen der Trommel verhindert, was häufig zu einer Verwicklung des Drahtseils führt.

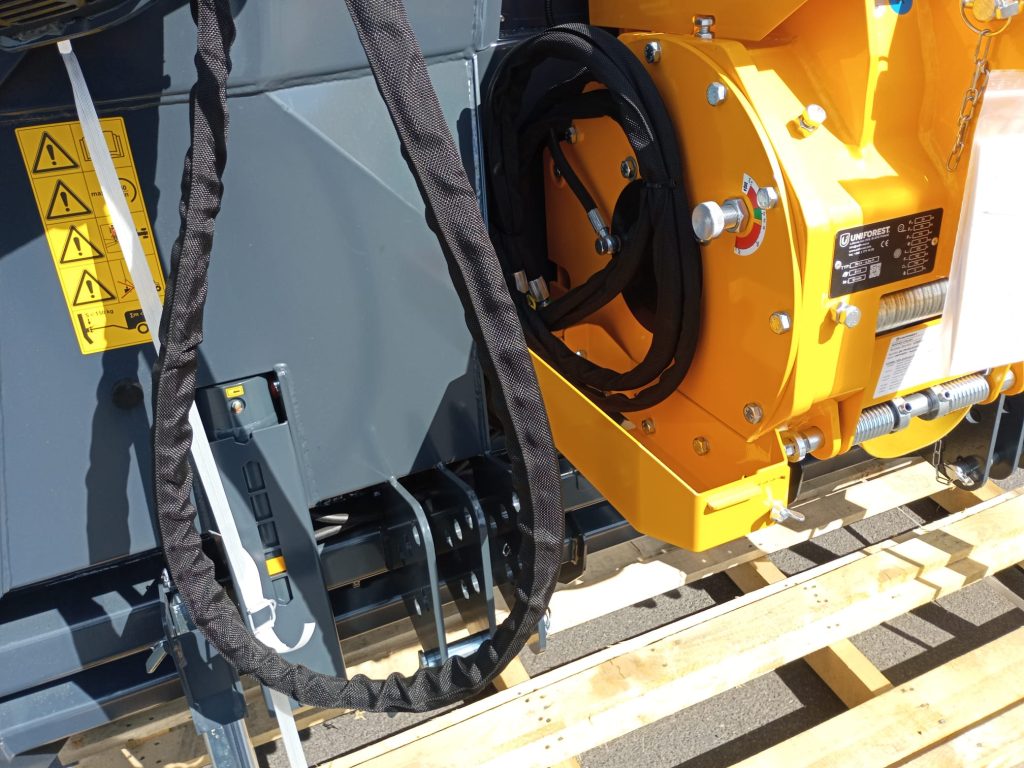

Der Antrieb über Spiralkegel- und Stirnzahnräder, geringerer Verschleiß und größere Nutzleistung.
Die Mehrscheibenkupplung verhindert die Überhitzung/ und das Durchrutschen der Kupplung (4 Lamellen).
| Modell | 70 GX |
|---|---|
| Fernbedienung | ⚫ |
| Seilausstoß | ⚫ |
| Seilverteiler | ⚫ |
| Smart 3in1 | ⚫ |
| Auto Stop | ⚫ |
| Seileinlaufbremse | ⚫ |
| Seilausstoß Geschwindigkeitsregulierung | ⚫ |
| Einstellbare Öffnungsgeschwindigkeit der Bremse | ⚫ |
| Einstellbare Bremskraft | ⚪ |
| Anhängekupplung | ⚫ |
| Klappbares Schutzgitter | ⚫ |
| Halter für Motorsäge | ⚫ |
| Halter für Kanister | ⚫ |
| Sappiehalter | ⚫ |
| Kettenablagedorn | ⚫ |
● – Serienmäßig, ○ – Option, / – Nicht möglich
Technische Daten

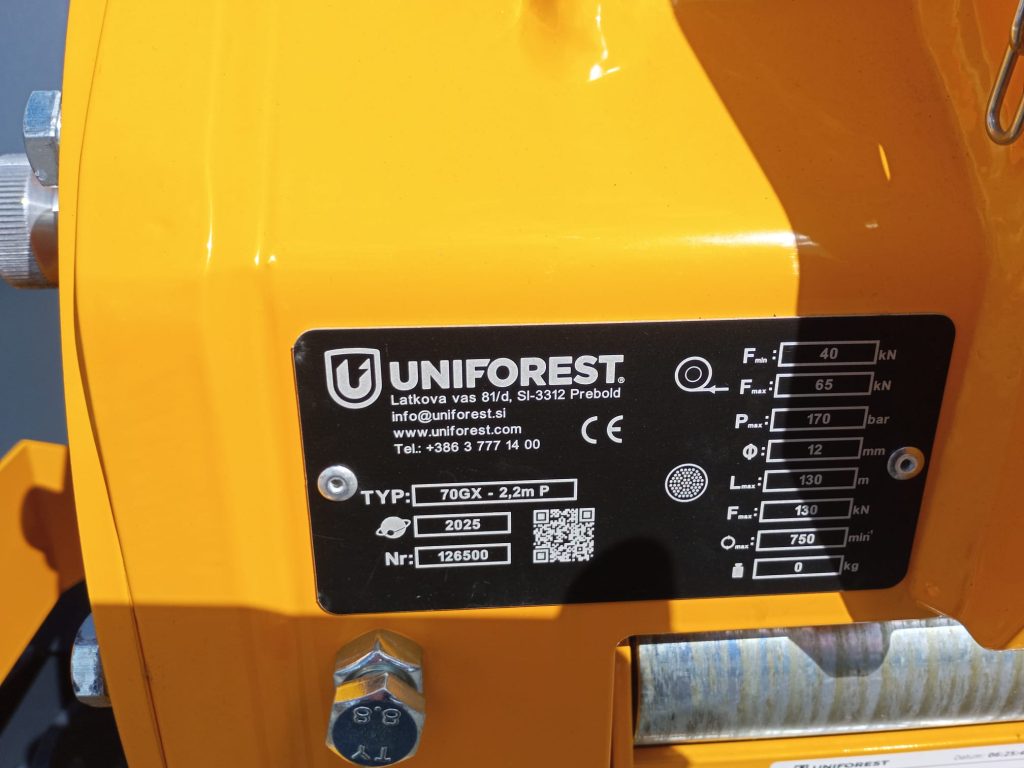

| Modell | 70 GX |
|---|---|
| Zugkraft (kN) | 65 |
| Bremskraft (kN) | 81 |
| Mittlere Seilgeschwindigkeit (540 min-1) (m/s) | 0,65 |
| Seilaufnahme max. Seillänge/Durchmesser (m/mm) | 160/11130/12 |
| Empfehl. min. Schlepperkraft (kW/PS) | 60/80 |
| Umdrehungen max. (min-1) | 750 |
| Kopplungskategorie | II, III |
| Bedienung | Elektrohydraulisch |
| Windenantrieb | Spiralkegelverzahnung, Zahnradantrieb |
| Pumpe | Zahnradpumpe |
| Kupplungslamellen (Stück) | 4 |
| Schildbreite/Gewicht ohne Drahtseil (mm/kg) | 1900/7132100/736 |
| Hydraulisch verstellbares Schild/Gewicht ohne Drahtseil (mm/kg) | 2000/7922200/824 |
| Tiefe (mm) | 920 |
| Höhe (mm) | 1770 |
| Höhe mit dem Schutzgitter (mm) | 2300
|
